清水泵功率的快速估算法

水泵配用电机的功率是水泵的重要参数，其计算方法也比较成熟。

 经典的电机功率N(KW)计算方法一般是这样：

N=KP=KPe/n=KpgQH/1000n(KW)

式中各符号意义如下：

P：泵的轴功率（KW)，也叫输入功率，即电动机传到泵轴上的功率；

Pe：泵的有效功率（KW)。也叫输出功率，即单位时间输出介质从泵中获得的有效能量；

p：泵输送介质的密度（Kg/m3）。一般水的密度为1000Kg/m3（比重为1）

Q：泵的流量（m3/s)。当流量单位为m3/h时，应注意换算成m3/s；

H：泵的扬程(m)；g：重力加速度（m/s2）,为9.8m/s2；

K：电动机的安全系数，一般取1.1～1.3；

n:泵的效率。

即: 流量×扬程×9.81×介质比重÷3600÷泵效率

二. 简化法(图表法)

      作者在工作中经常需要估算电机功率，发现虽然电机功率的算法简单，但是算式中数字其实比较长，实际计算时需要输入的数据有5-6个，摁计算器的时候有时候会有摁错的情况发生。所以作者往往先照着式子算一遍结果，再多摁一遍作为复核。针对这种情况，

      作者考虑了另外一种思路，写出来供大家参考一下。

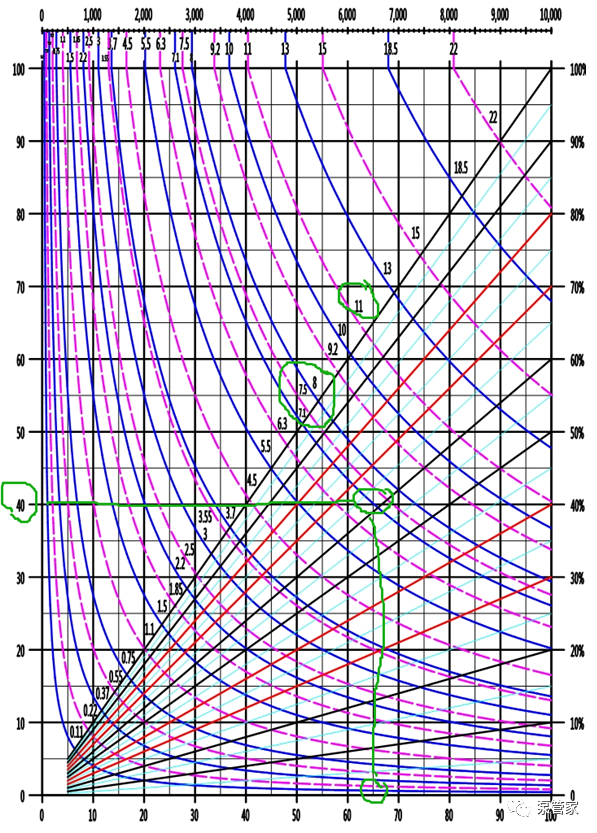

      因为作者主要涉及的项目是清水泵，液体比重比较固定，所以将清水流量和扬程做成了一张A4大小曲线表（其他液体按比例换算就可以了）

      横坐标是流量，纵坐标是扬程（因为计算的是流量×扬程，所以调换过来横轴表示扬程和竖轴表示流量也是可以的）,本图表采用的是对数坐标.

【算例】流量50m3/h，扬程40米，泵效率0.78，估算电机功率

可以这样使用这个图表。

1.     流量是50m3/h，效率0.78，在横轴上找出50÷0.78≈65这个点；

2.     在纵轴上找出40这个点；

3.     找到（65,40）的交点，发现这个交点在“7.5”这条线的下方这表明这个工况点的轴功率略小于7.5kw；

4.     于是按这个工况点计算配用11kw的电机是可靠的。

这样就通过图表的方式来估算电机功率牺牲了一定的计算精确性，但好在估算速度比较快，可以不借助电子计算工具快速规划方案，可以作为电算化工具的一种补充。
